Das Optimum für den überwachten
Betrieb aller Dieselmotoren |
|

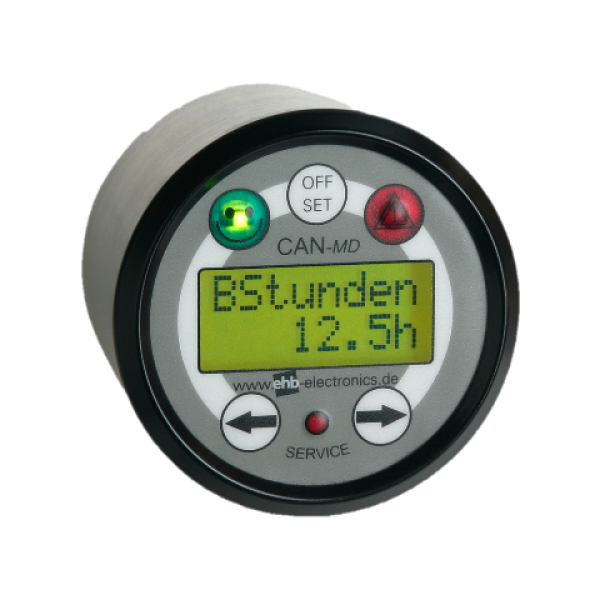

Wichtig: Das CANmonitor Display Rev. 1.0 (EHB4894B) funktioniert nur in Verbindung mit einem CANmonitor (ehb5098/12V oder ehb4842d/24V)
Vorteile
Der CANmonitor stellt Betriebsparameter dar, die über den CANbus (J1939) gesendet werden.
Die Daten werden über analoge Anzeigen, 6 LEDs oder optional über CAN-MD angezeigt
Drehzahlverstellung über Schalter oder Taster möglich
Rampenfunktion für Warmlauf- und Abkühlphasen
Zwei Jahre Gewährleistung
Anschluss von bis zu vier analogen Anzeigen-Instrumenten
Über sechs LEDs werden die Fehler schnell und übersichtlich visualisiert
Technische Daten
Achtung, bitte nicht mit "CANinfo" verwechseln!
Eingänge: Batterie Kl. 30 und Kl. 15
Starter Kl. 50 für Generator-Erregung
Diagnose EMR/ ECL
Ladekontrolle D+
Rampenfunktion für Drehzahlverstellung
Drehzahlverstellung:
- manuell erhöhen
- manuell verringern
Vorglühanzeige
Serviceanzeige
Externe Fehleranzeige
Sensor 4-20mA
Kurzschlussfeste 4 Ausgänge für analoge Anzeige-Instrumente:
- Generator-Erregung D+
- Motor ein
- Kl. 15
Betriebsspannung 10 bis 32V
Spannungsspitzen auf UB 2ms, 200V
Störspannung auf UB 6Vss, 50Hz
Stromaufnahme max. 200mA (Zündung ein), < 5mA (Zündung aus)
Verpolungsschutz
Einbaumaß 120mm x 80mm
Betriebstemperatur -40°C bis +85°C
